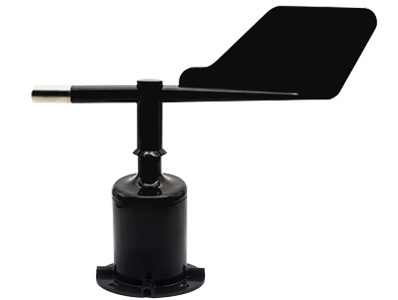

風向傳感器采用低慣性風標及電位器，靈敏度高，精度高。信號處理單元可根據用戶需求輸出各種信號。本產品具有量程大、線性好、觀測方便、穩定可靠等優點，可廣泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域。

工作原理：

風向傳感器的變換器為碼盤和光電組件。當風標隨風向變化而轉動時，通過軸帶動碼盤在光電組件縫隙中轉動。產生的光電信號對應當時風向的格雷碼輸出。

傳感器的變換器采用導電塑料電位器，從而在電位器的活動端產生變化的電阻信號輸出。

產品特點：

·動態特性好、線性好、精度高、靈敏度高、抗風強度大

·測量范圍寬

·互換性好

·電路壽命長

·工作可靠

·抗雷電干擾能力強等多種優良性能

安裝說明：

1、確保安裝支架與地面保持平行；

2、如圖所示，使用M3螺絲螺母，透過傳感器上的4個安裝孔。將傳感器固定在安裝支架上；

3、風向傳感器殼體有一個白色的定北標志點，安裝時請將其對準北方；

4、通過預留的M23航線孔，將航插接頭與傳感器的航插口相連；

5、安裝過程中請避免拆卸傳感器

產品參數

測量范圍：0～360°

準 確 度：±3°

啟動風速：≤0.5m/s

供電方式：5V/12V/24V

接線方式：電壓型：3線、電流型：3線、RS-485信號：4線

信號輸出：電壓型：0～5V DC、電流型：4～20 mA

RS-485信號：支持ModBus協議（波特率9600可設，地址0-255可設）

結構：工程碳纖維材質，尾翼式結構，磁電式原理，旋轉無接觸，靈敏度更高

回轉半徑：105mm

整體高度：200mm

響應時間：<1S，測量穩定時間：1S

負載能力：電流型輸出阻抗≤250Ω；電壓型輸出阻抗≥1KΩ

工作環境：溫度-40℃～50℃；濕度≤100%RH

防護等級：IP45

線纜等級：額定電壓：300V 溫度等級：80℃

產品重量：210g
